O que é a oxidação negra em uma engrenagem?

A oxidação negra é um acabamento fino de conversão aplicado a materiais ferrosos adequados para engrenagens. Processos convencionais a quente e alguns de temperatura intermediária formam óxido de ferro preto, geralmente seguido de óleo ou selante protetor. A alteração dimensional é pequena. A proteção contra corrosão depende do sistema completo e das condições de uso; não é um tratamento de endurecimento.

Especifique mais do que uma aparência preta

A química do processo, o substrato e o tratamento protetor final são importantes. O escurecimento à temperatura ambiente pode usar uma química diferente do óxido preto formador de magnetita convencional, portanto, um acabamento escuro não especificado não é prova de um revestimento equivalente.

Indique a especificação de acabamento aplicável, os requisitos de material e selante. Evite aceitar apenas a cor como prova de que o processo pretendido foi utilizado.

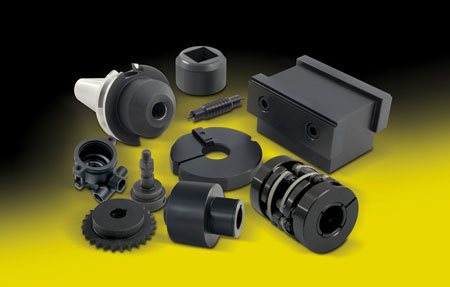

Componentes de transmissão escurecidos apresentados por um fornecedor de processos — Exemplo de aplicação da Birchwood Technologies; o sistema de acabamento deve ser identificado separadamente da aparência.

Mantenha os requisitos de proteção e resistência separados

Um óleo ou selante adequado auxilia na proteção contra corrosão e na lubrificação inicial. A oxidação negra não define a profundidade da camada endurecida, a dureza dos dentes nem a capacidade de carga. Esses requisitos dependem separadamente do material, do tratamento térmico e do projeto.

A pequena alteração dimensional pode ser útil em componentes de precisão, mas furos críticos, flancos dos dentes e superfícies de montagem ainda precisam dos controles de aceitação definidos no desenho. O nome do revestimento não determina um prazo universal de proteção contra corrosão.

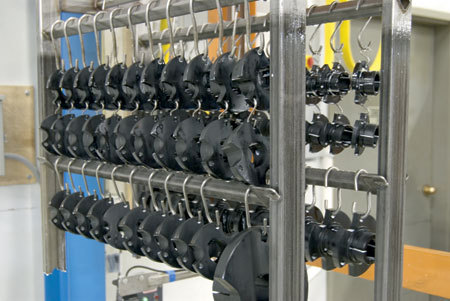

Componentes suspensos em uma instalação de oxidação negra — Exemplo de processo do fornecedor: o revestimento e a proteção final são etapas de fabricação controladas, e não uma classificação de resistência da engrenagem.

Exemplo: uma engrenagem armazenada antes da montagem

Para uma engrenagem de aço que será armazenada antes da instalação, especifique o ambiente de armazenamento, o óleo protetor ou selante, a embalagem e qualquer limpeza necessária antes da montagem. Verifique a compatibilidade com o lubrificante pretendido e materiais adjacentes.

Para uma consulta da PairGears, forneça esses requisitos com o desenho da engrenagem para que o acabamento proposto possa ser avaliado. Um revestimento danificado existente é uma questão de retrabalho separada, abordada abaixo.

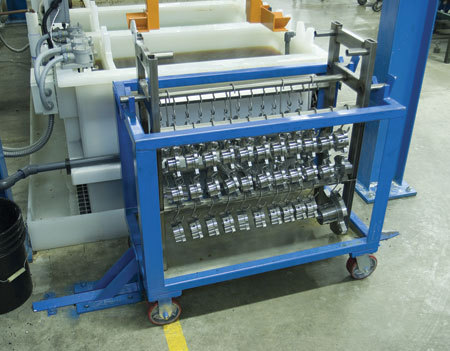

Suporte de componentes em uma linha de oxidação negra — Exemplo de linha de acabamento da Birchwood Technologies; esta imagem não representa uma instalação do PairGears.
