O que é o ângulo entre eixos de um par de engrenagens?

O ângulo entre eixos é o ângulo entre os eixos de rotação de duas engrenagens conjugadas, geralmente indicado por Sigma. Ele descreve a disposição dos eixos, não a inclinação dos dentes. Engrenagens cônicas têm eixos concorrentes, muitas vezes a 90 graus; transmissões de eixos cruzados também exigem a distância ou o deslocamento entre os eixos para definir o conjunto.

Leia os eixos antes dos ângulos dos dentes

O ângulo do eixo pertence ao par de engrenagens e ao layout da carcaça. Um ângulo de pressão descreve a geometria de contato do dente; uma hélice ou ângulo espiral descreve a orientação do dente. Esses valores têm finalidades diferentes e não podem substituir uns aos outros em um desenho.

OGuia de engrenagem e pinhão PairGearsmostra por que o arranjo do eixo e a geometria correspondente devem ser considerados em conjunto.

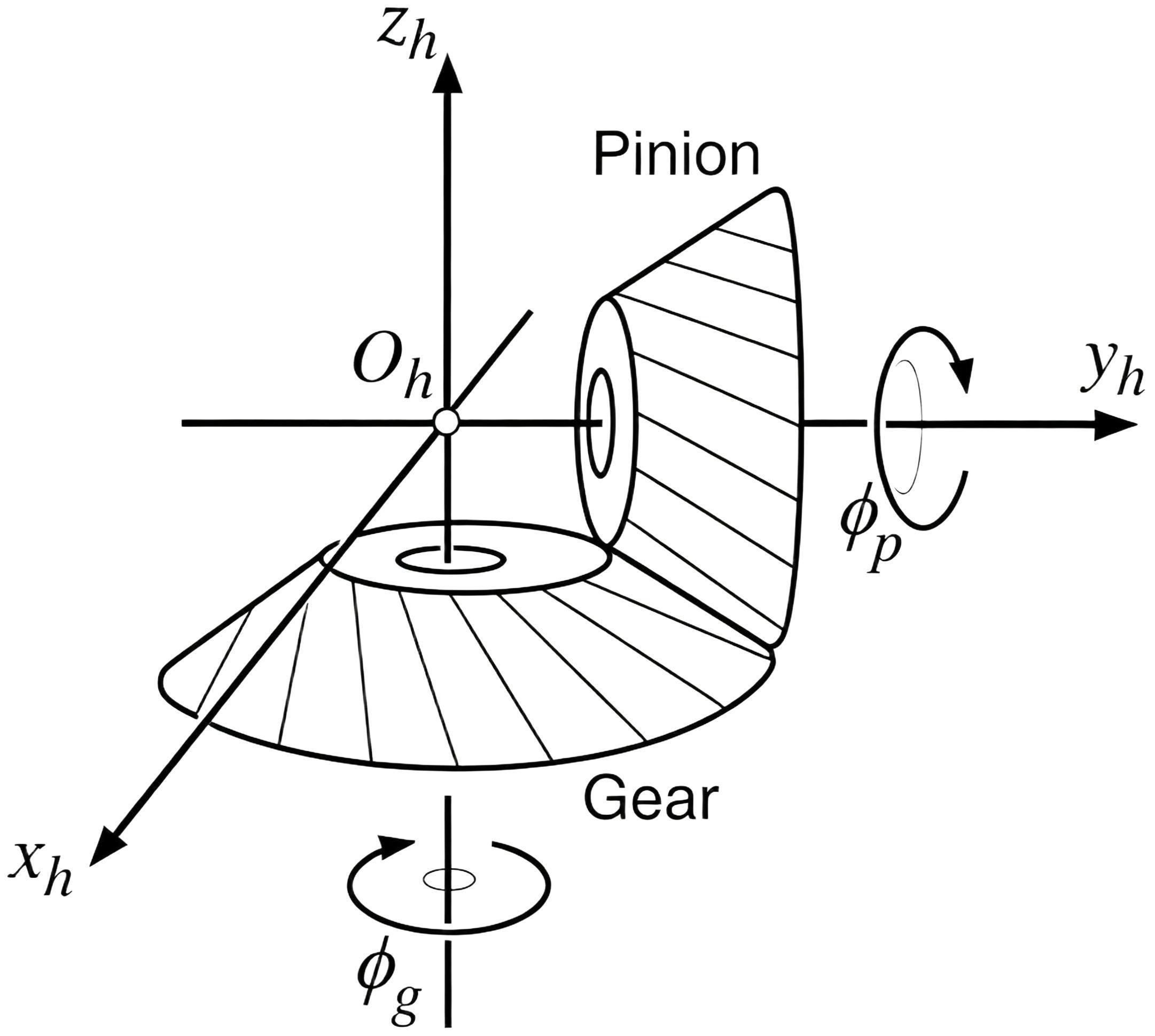

Eixos de coordenadas de uma engrenagem cônica e seu pinhão — O ângulo do eixo é lido entre os eixos da engrenagem e do pinhão, e não ao longo de um dente.

Um ângulo reto não especifica um par completo

Em engrenagens cônicas com eixos concorrentes, a soma dos dois ângulos dos cones primitivos é igual ao ângulo entre eixos. Uma disposição a 90 graus não significa que cada cone tenha 45 graus: essa divisão corresponde a uma relação de transmissão de 1:1. Portanto, informe também a relação necessária.

Por exemplo, um redutor de velocidade em ângulo reto precisa do layout do eixo de 90 graus e da contagem ou proporção dos dentes correspondentes. As distâncias de montagem permanecem como dimensões de desenho separadas.

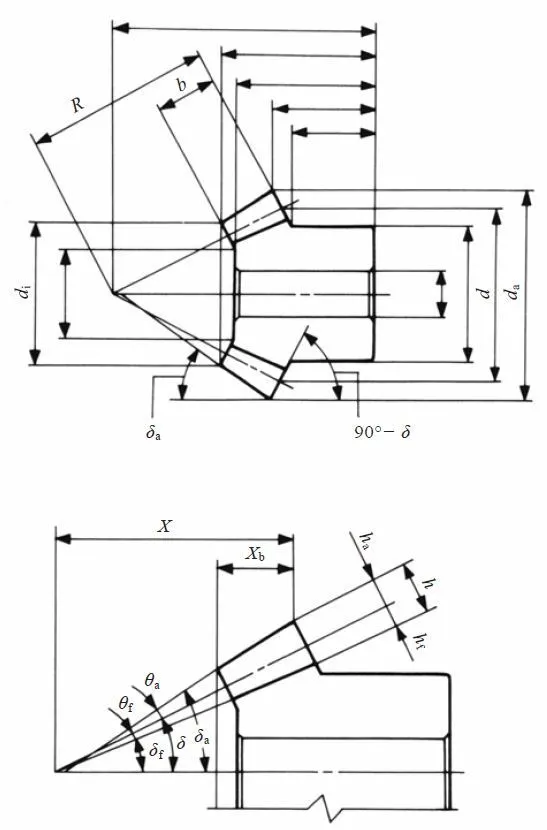

Desenho KHK com ângulo entre eixos e ângulos dos cones — Desenho de referência KHK: diferencie o ângulo entre os eixos das dimensões que localizam cada engrenagem.

Especifique o arranjo completo do eixo

Forneça uma visualização da montagem mostrando o ângulo nominal do eixo, se os eixos se cruzam, qualquer deslocamento, a relação e os pontos de referência de montagem. Inclua o desvio de alinhamento permitido e a carga operacional onde estes estiverem definidos.

Uma transmissão por sem-fim ou por engrenagens helicoidais de eixos cruzados também pode ter eixos a 90 graus, mas eles não se encontram. A geometria conjugada não pode ser escolhida apenas pelo ângulo.

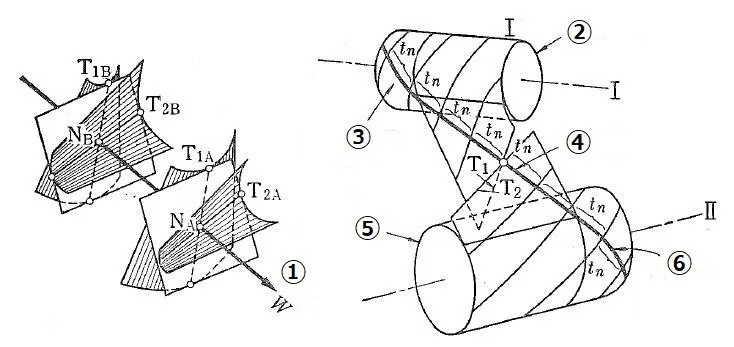

Geometria KHK de engrenagens helicoidais com eixos não concorrentes — A engrenagem de eixo cruzado também precisa da separação do eixo e da geometria do dente correspondente.
